从实验室到产线:胤煌MIP系列为半导体制造构建全流程微粒防控体系

2026年03月27日

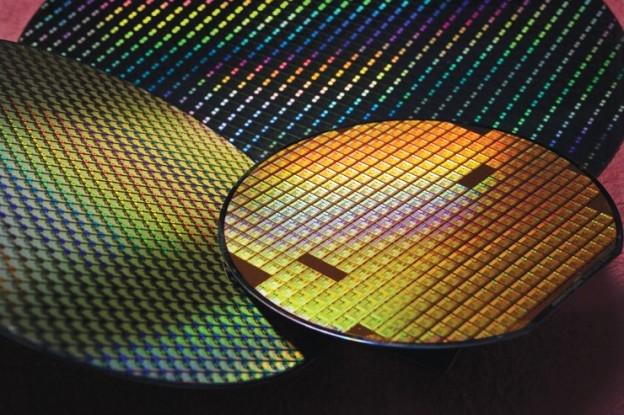

一粒细菌是5微米,而1.8纳米芯片的电路宽度,仅相当于细菌的1/2778。这意味着——在芯片电路铺设的平面上,哪怕落下一粒细菌,都可能同时压垮上千条电路

2026年,全球AI算力需求井喷,高端芯片已突破至1.4纳米研发节点,1.8纳米进入稳定量产。但制程越先进,芯片对污染的容忍度就越低。在半导体制造中,不溶性微粒已成为决定良率生死的关键变量。


微粒污染:芯片良率的“隐形杀手”

在芯片制造的每一道工序中,微粒都如影随形:

超纯水(UPW):晶圆清洗的命脉,若水中含纳米级颗粒,干燥后即成为芯片表面的致命缺陷

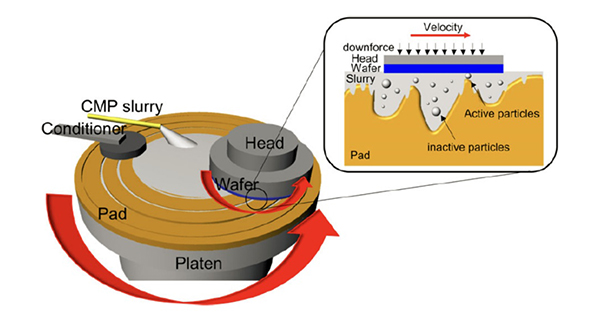

CMP抛光液:用于晶圆平坦化,其中微量的大颗粒团聚物可直接刮伤晶圆表面,导致整片报废

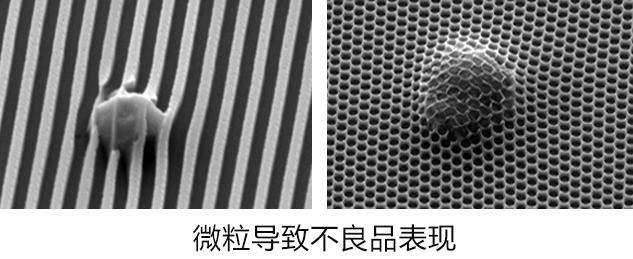

化学品与光刻胶:原料中的微粒会在涂布过程中嵌入电路图形,引发短路或断路

据行业统计,75%的芯片良率下降源于颗粒污染。当制程进入10纳米以下,传统检测技术的“盲区”开始暴露——20纳米以下的微粒,常规液体粒子检测器根本无法察觉


胤煌科技MIP系列微粒检测仪:一机多用的“质量守门员”

面对从超纯水到抛光液、从化学品到光刻胶的多场景检测需求,胤煌科技MIP系列微粒分析仪,提供了一套一机多用、精准高效的解决方案。

检测场景

检测对象

价值

CMP抛光液

浆料中的大颗粒团聚物

避免晶圆刮伤,保障平坦化质量

超纯水(UPW)

纳米级颗粒与非挥发性残留物

确保清洗水质,防止表面缺陷

光刻胶/化学品

原料中的外来污染物

从源头阻断污染源

CMP抛光液检测方面,传统方法面临“高浓度不透明溶液难以直接检测”的难题。而MIP系列显微技术法不溶性微粒分析仪无需稀释即可对浆料中的大颗粒进行精准计数,有效避免稀释引发的颗粒凝聚误差。

在超纯水监控方面,MIP系列与行业前沿的纳米级在线监测技术形成互补,为晶圆厂提供从实验室抽检到生产线上实时监控的全方位颗粒管控方案

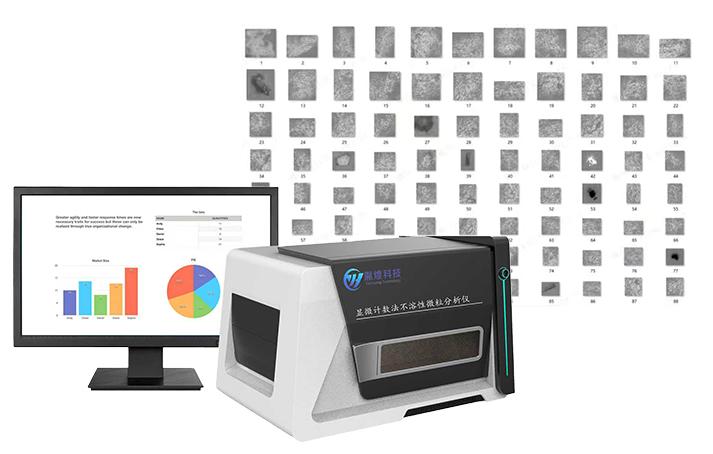

MIP全自动0205PRO

自动化与合规:让检测“零误差”

半导体制造追求极致的重复性和可靠性。MIP系列集成了自动过滤、自动干燥、自动转移、自动检测、自动分析的一键式操作,极大减少了人为误差

更重要的是,其软件系统完全符合FDA 21 CFR Part 11法规要求,具备完善的权限管理、审计追踪和电子签名功能,确保每一份检测报告都具备完整的数据溯源能力——这对于需要通过严苛客户稽核的半导体供应商而言,至关重要

“被动排查”到“主动防控”

1.8纳米时代,微粒检测已不再是“出了问题再查”的被动工具,而是贯穿芯片制造全流程的主动防控体系

来料检验CMP抛光液、化学品入厂时,用MIP系列验证其洁净度,避免不合格原料进入产线

过程监控:超纯水循环系统、化学品分配模块中,定期采样检测,实时发现过滤器失效或系统异常

设备验证:新设备安装或维护后,通过微粒检测确认设备内部洁净状态

故障排查:当良率出现异常波动时,快速定位污染源,缩短停机时间


芯片越做越小,检测越来越精。在通往1.4纳米及更先进制程的道路上,德瑞科仪已经为多家半导体企业提供全方位微粒检测与生产品质监督服务。德瑞提供不限于微粒检测仪器产品,还有超纯水系统,环境尘埃实时检测系统,光刻系统,蚀刻装置等,为半导体生产企业提供全面一站式仪器采购需求服务。是华南区半导体产业项目研发生产设备仪器护航者。
